我正式开始分享流程图最佳实践经验。我的目标不是教你如何绘制流程图，而是帮助你选择最合适的工具，并利用这些工具更高效地创建流程图。

我将介绍一些高级功能的使用方法，以及如何结合AI技术来提升效率，解决过去效率低下或流程图质量不佳的问题。希望通过流程图最佳实践系列的分享，你能够在流程图绘制上取得更好的成果。



本文深度剖析了语雀画板在流程图的四种使用方法，语雀流程图绘制功能非常强大，不仅能画出美观优秀的流程图，还具备与需求文档的整合能力，以及通过AI和代码生成流程图，语雀赋予产品经理更多的可能性，让复杂的流程图绘制变得轻而易举。

后面会使用的语雀的会员功能，你可以先注册语雀，注册后在会员信息页填写邀请码 KR6IR6 即可领取 30 天语雀会员。

前往注册：https://www.yuque.com/about





第一种用法



打开文档时，流程图直接呈现出来。这种方式下，流程图可以无损放大，使得查看非常清晰。用户可以直接在画板上绘制多个流程图，并根据需要进行放大查看，以获得更精细的细节展示。

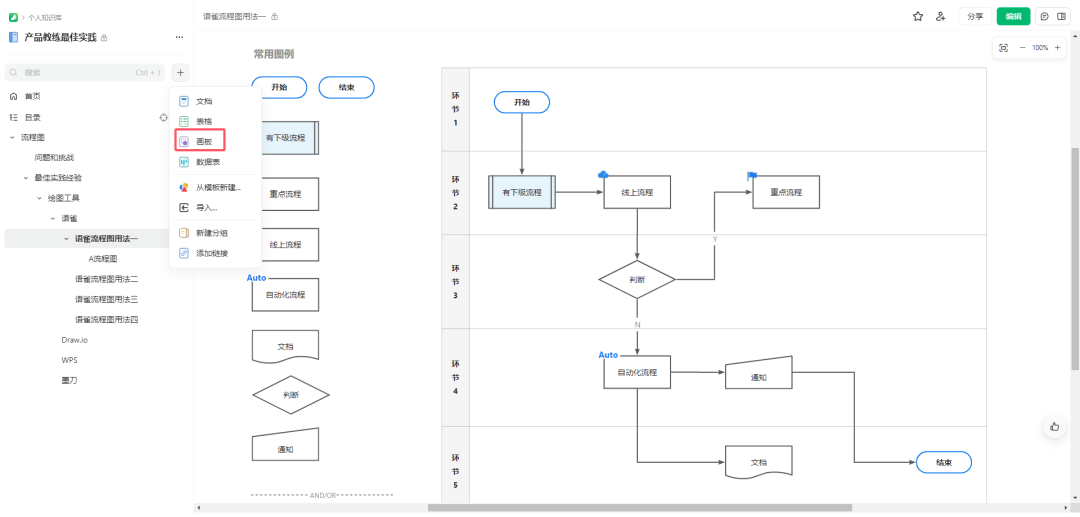

1、先创建一个知识库，然后点击加号，选择画板

2、创建成功，是一个空的文档

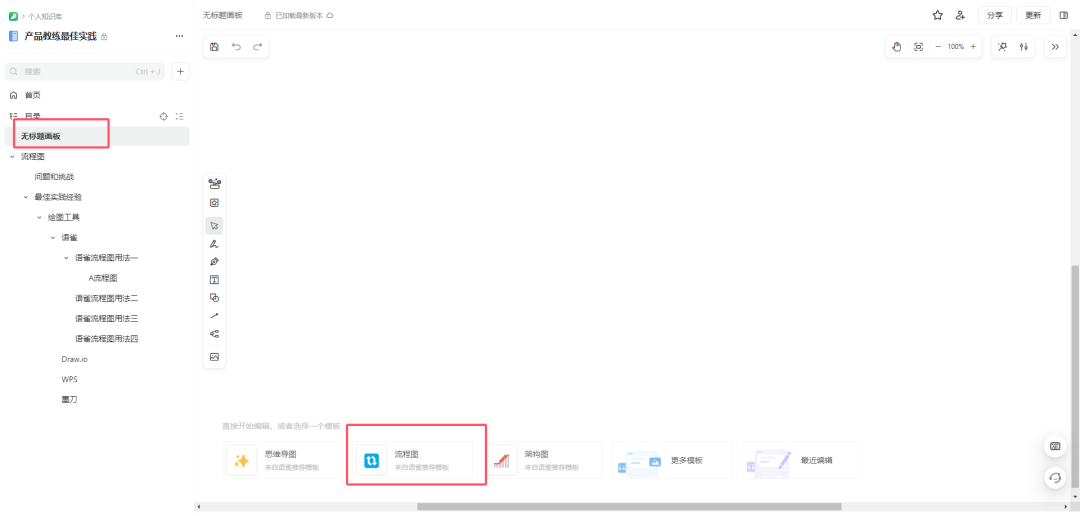

3、点击下面的流程图模板，可以看到一个标准化的流程图示例，语雀给我们提供了标准的流程图示例还有画法，我们可以在这个基础上去画自己的流程图

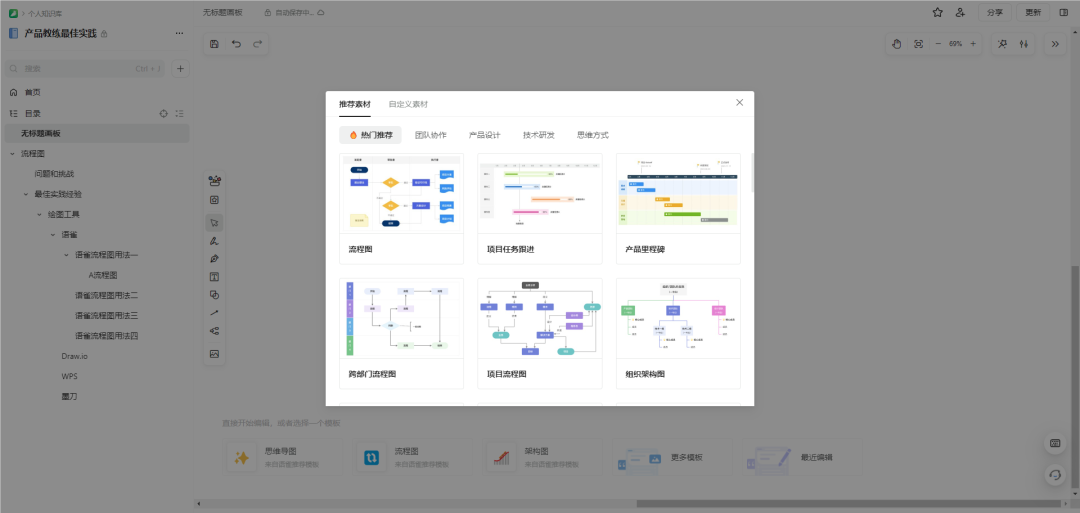

4、语雀提供的流程图比较少，可以通过素材库去找一些标准的流程图进行参考

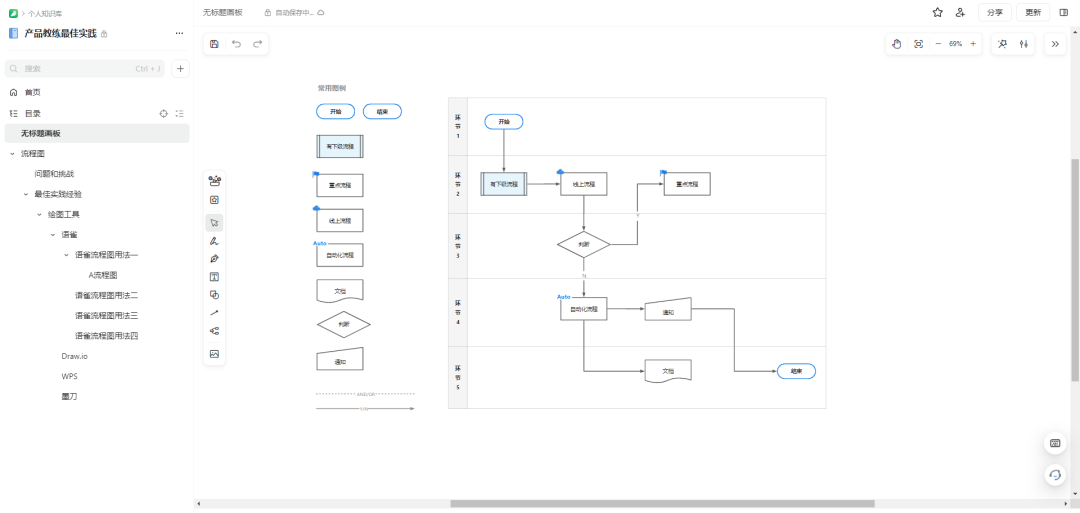

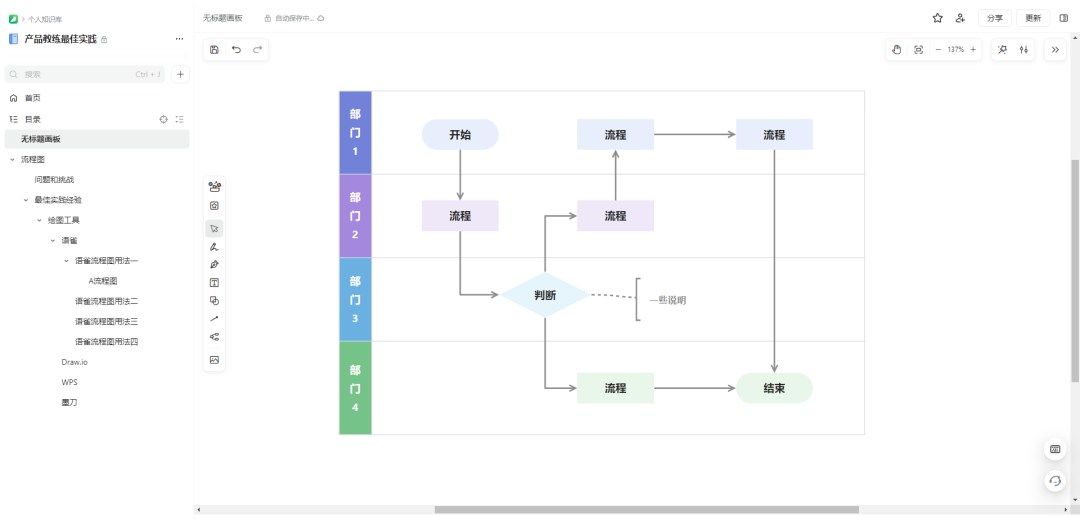

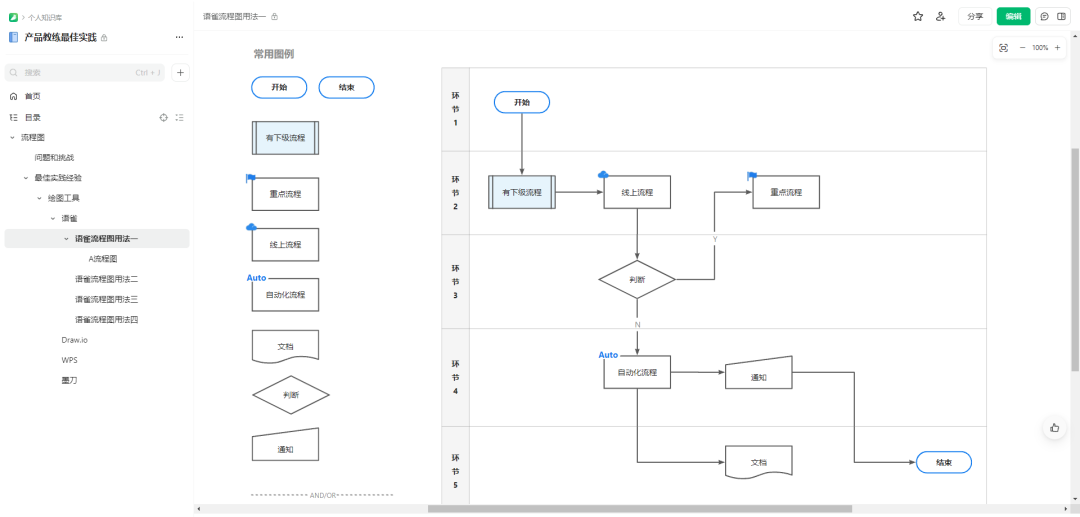

5、直接选择适合自己的标准素材，然后就可以看到一个美观的流程图示例



第二种用法

结合文档需求，将流程图嵌入到文档中。

这种方式允许用户将流程图与需求文档整合，便于在阅读文档的同时查看流程图。不过无法对流程图直接编辑，也无法全屏查看流程图，只能点击查看原流程图，体验会有点不好

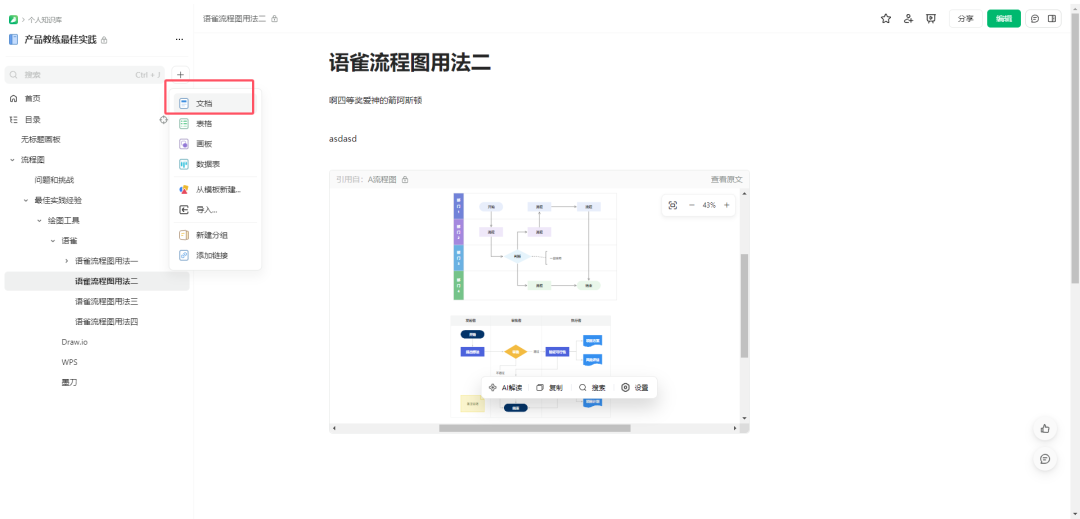

1、创建一个文档

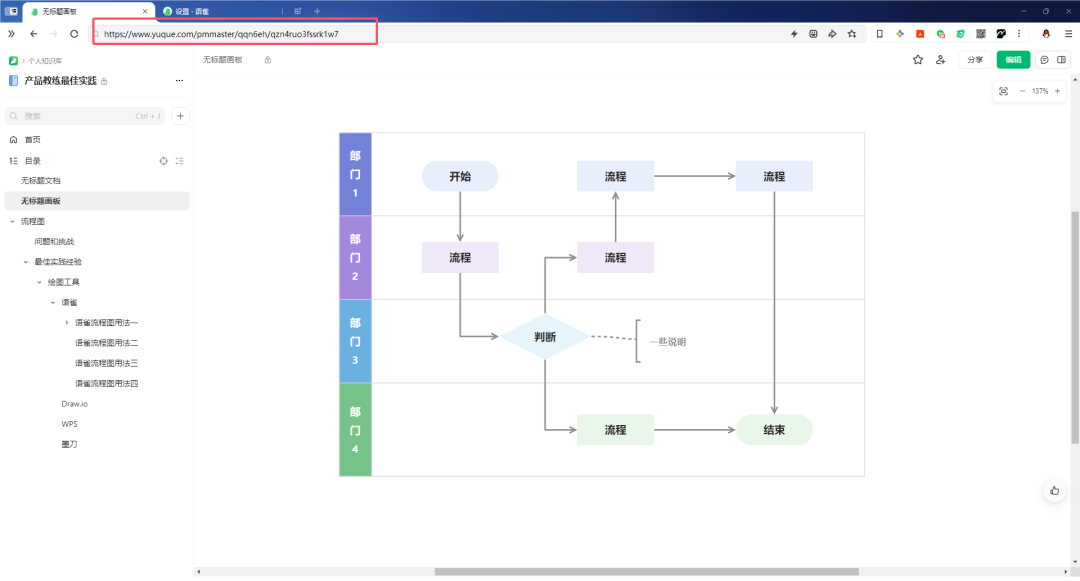

2、复制第一种方式画的流程图链接

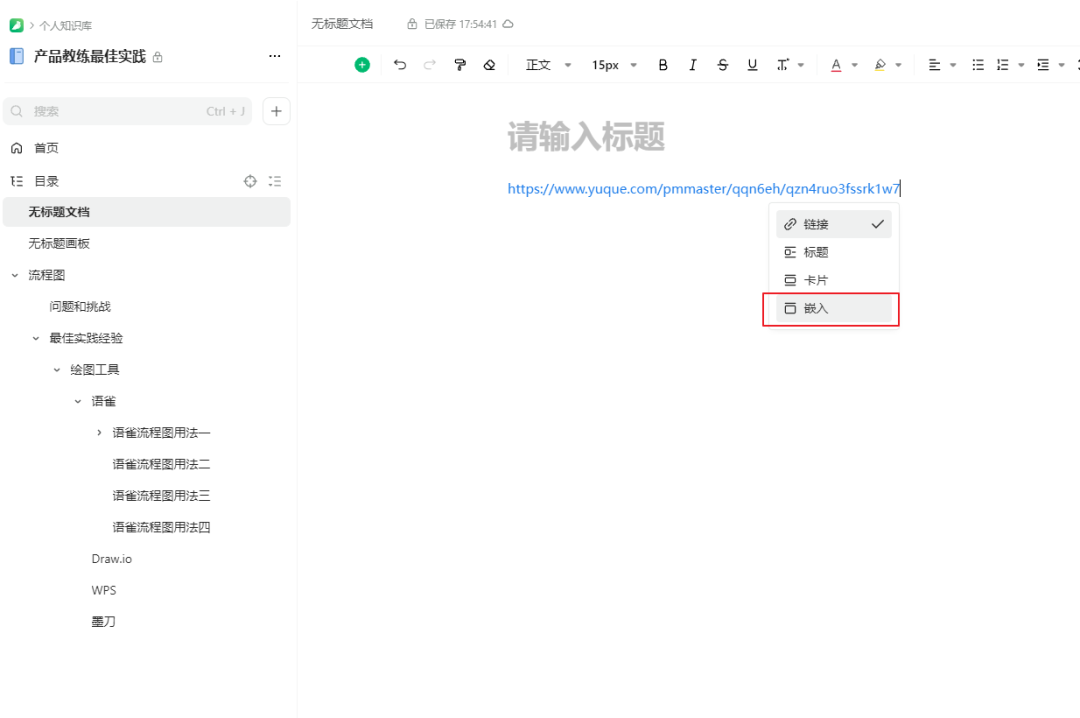

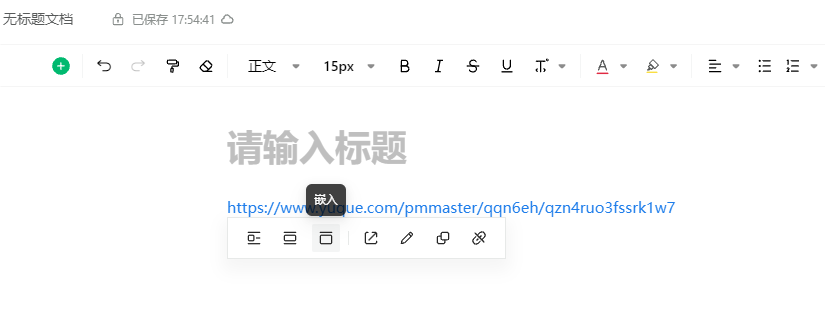

3、将链接粘贴到文档中，选择嵌入

或者鼠标放到链接，点击嵌入

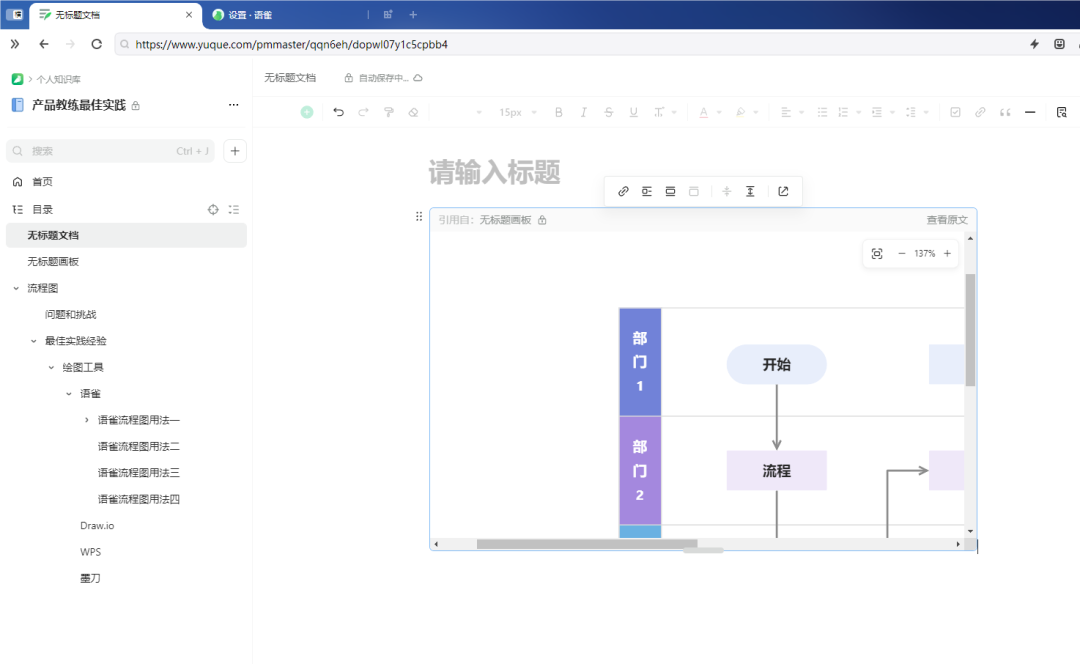

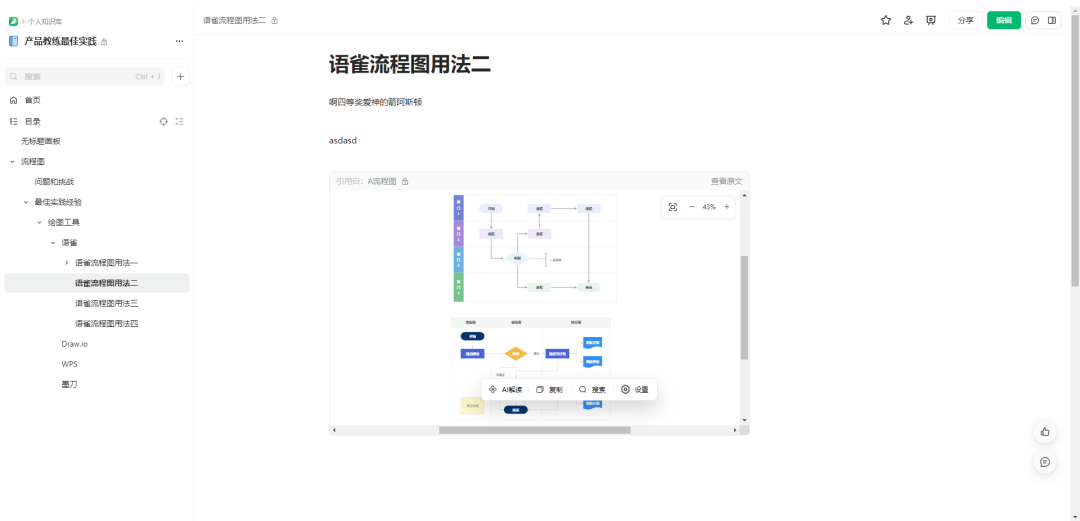

4、嵌入成功后，将同步显示画好的流程图，问题是无法直接编辑，显示不全，还不能全屏查看

第三种用法

直接在文档中插入流程图，与需求文档融合在一起。这种方式不仅让流程图与文档内容更加协调，流程图支持全屏放大查看，方便用户深入理解流程细节。

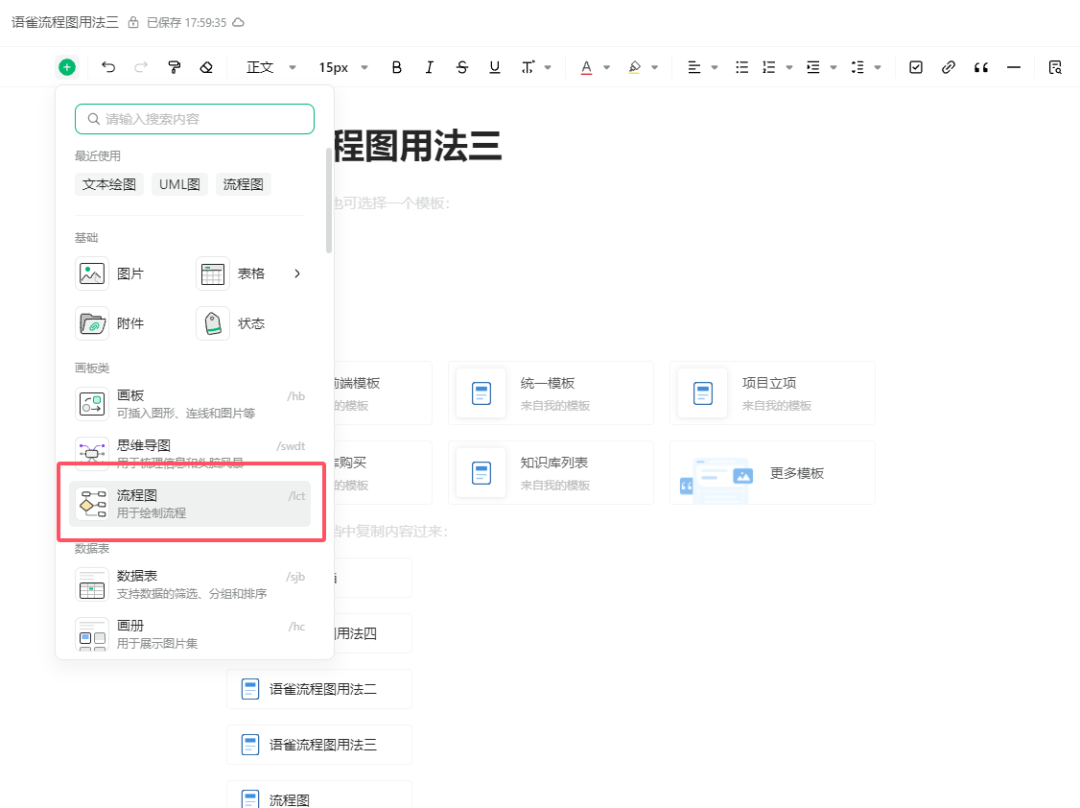

1、在文档中，选中编辑区域，然后在工具栏点击加号，然后下面有个流程图吗，选择它

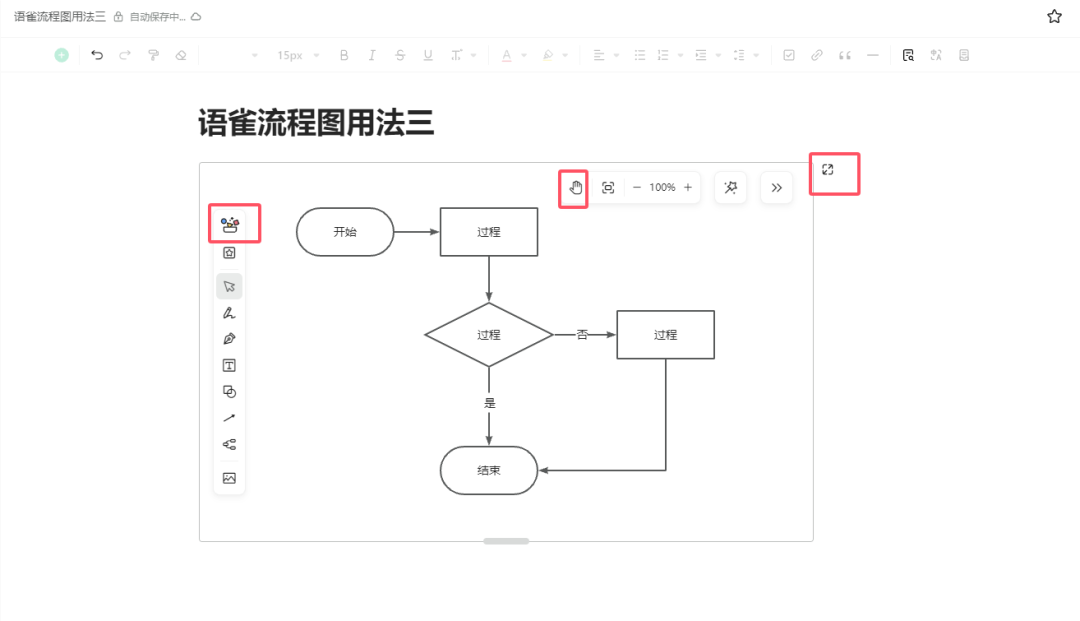

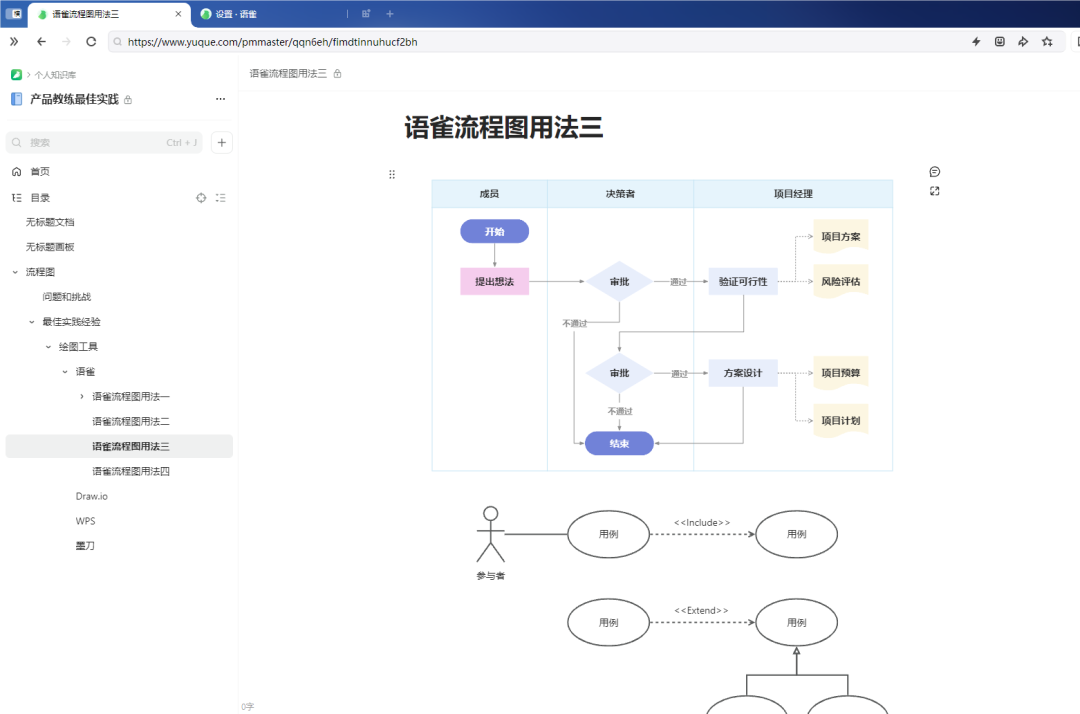

2、可以看到效果，跟第一种用法效果很类似，可以进行拖动和全屏查看，还可以直接编辑流程图，与需求文档融合在一起，体验更好

3、除了可以添加流程图，还可以添加UML图

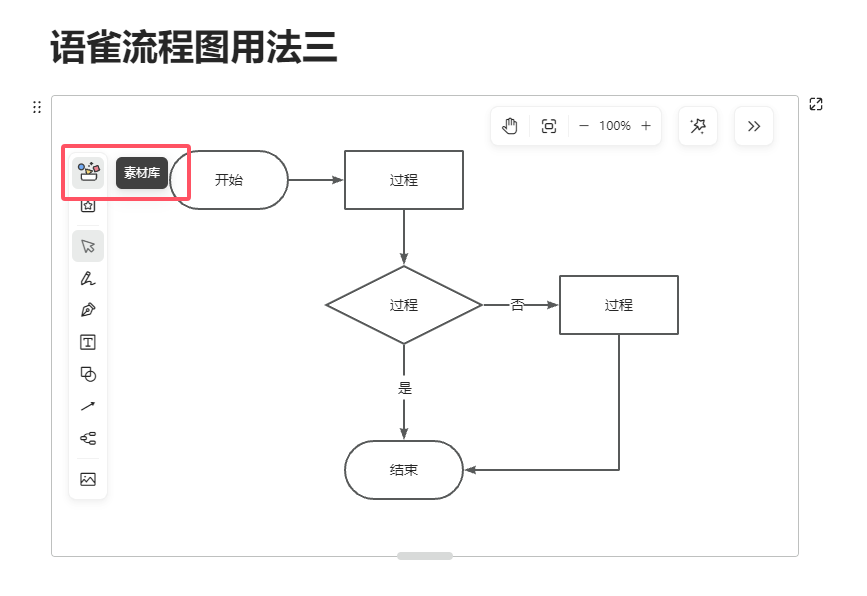

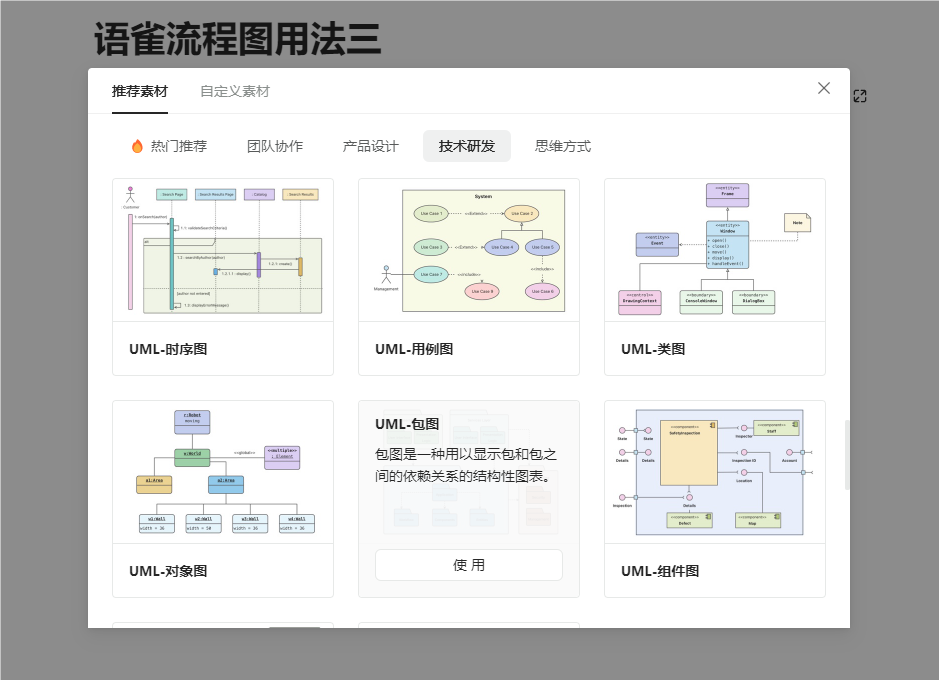

4、也可以在素材库里直接使用标准流程图和UML图

第三种用法

将AI生成的流程图放入语雀中。尽管这种方式下的流程图不能拖动，但用户可以修改文案，利用AI的能力不断优化流程图。这种方式结合了AI技术，提高了绘制流程图的效率和准确性。

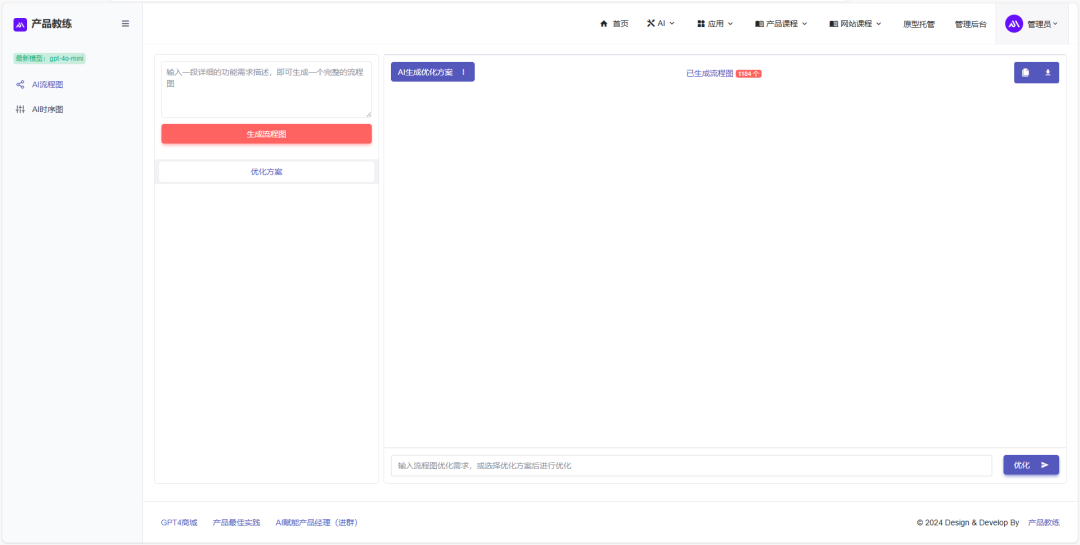

1、先打开产品教练的AI流程图，登录账号

https://apps.pmmaster.cc/pmaigc

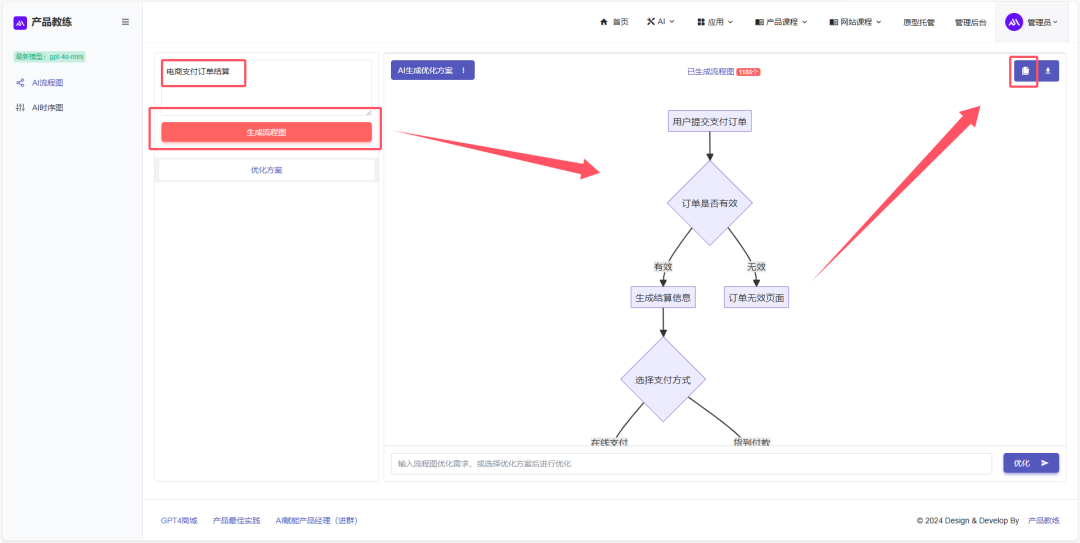

2、输入提示词，然后生成流程图，再点击复制，这时候已经复制了流程图代码

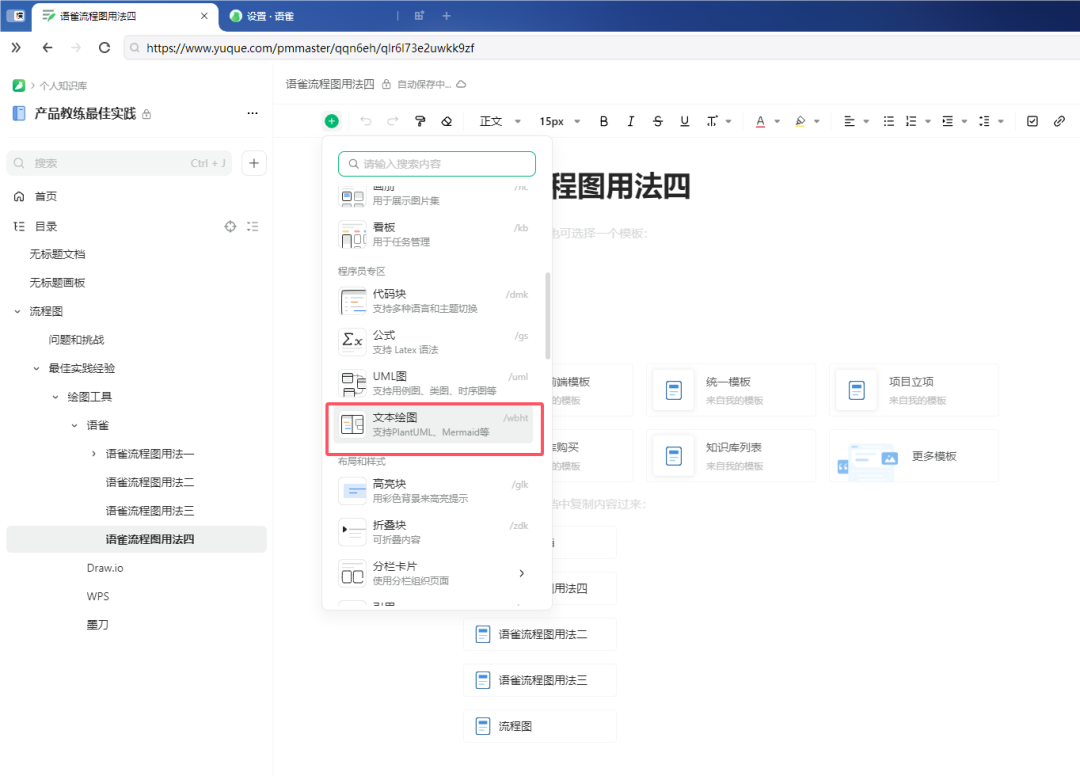

3、在语雀文档中，点击加号，下滑到程序员专区，选择【文本绘图】

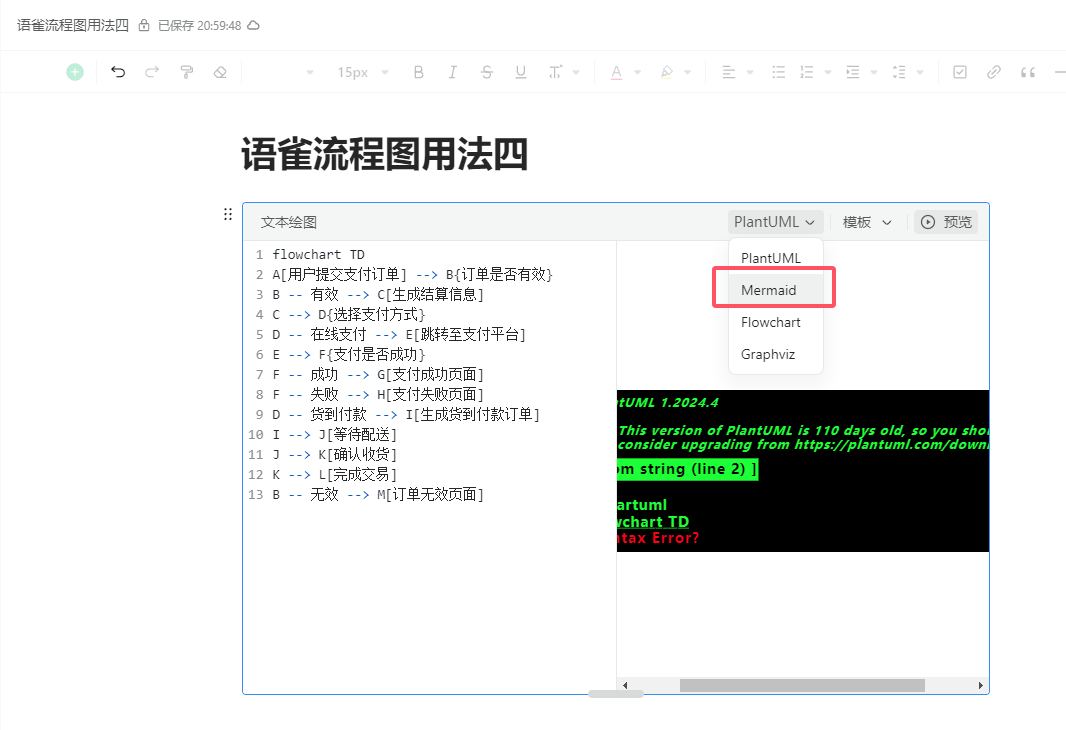

4、将代码粘贴在左边，第一次使用会提示错误，要选择第二种代码类型

5、选择正确后，点击预览两次，或者直接点击更新，就可以看到流程图

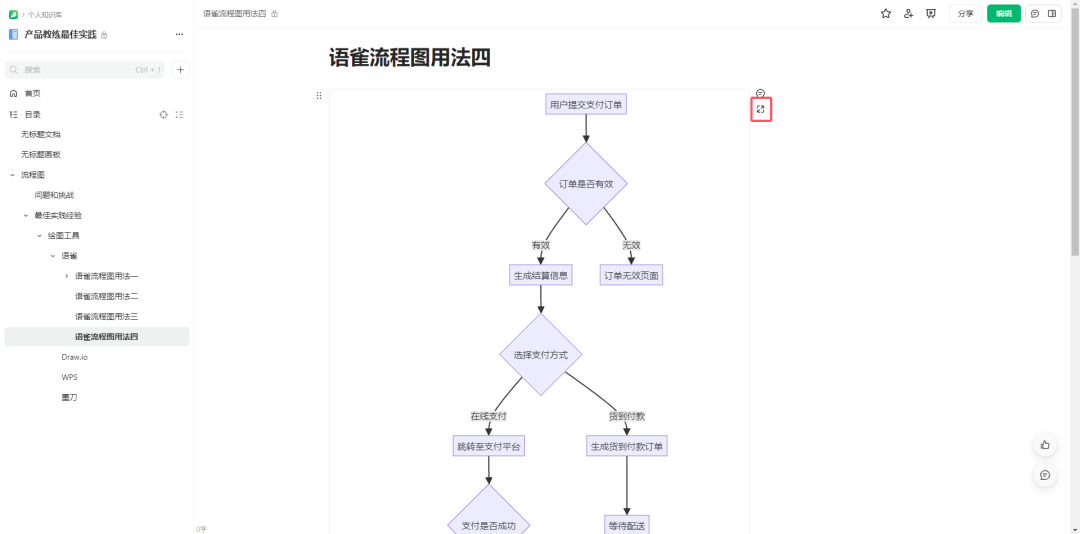

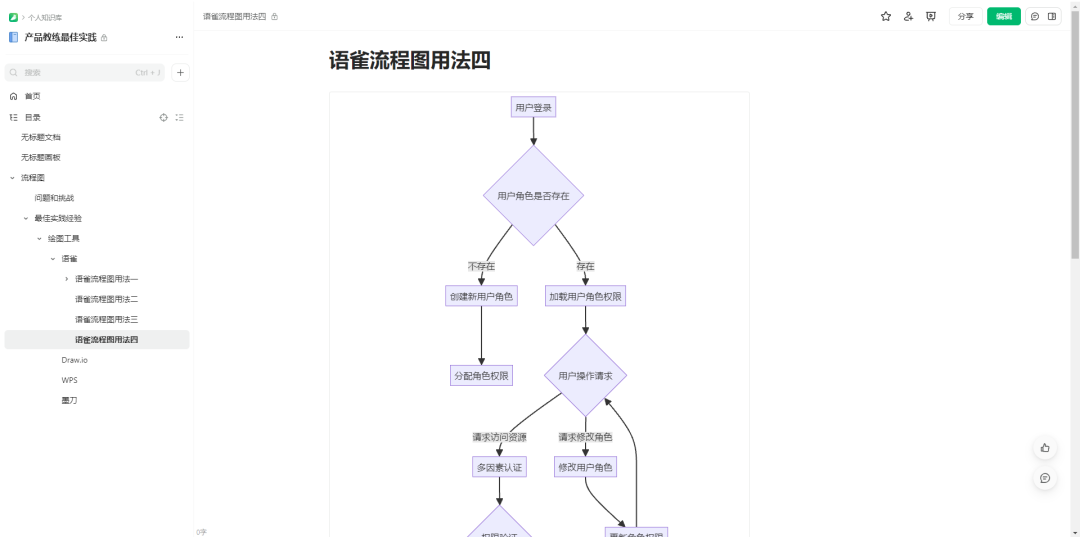

6、点击更新后，可以看到流程图，点击全屏可以完整显示流程图，但是这个流程图不能像语雀原生的流程图，不可以直接进行拖拽编辑

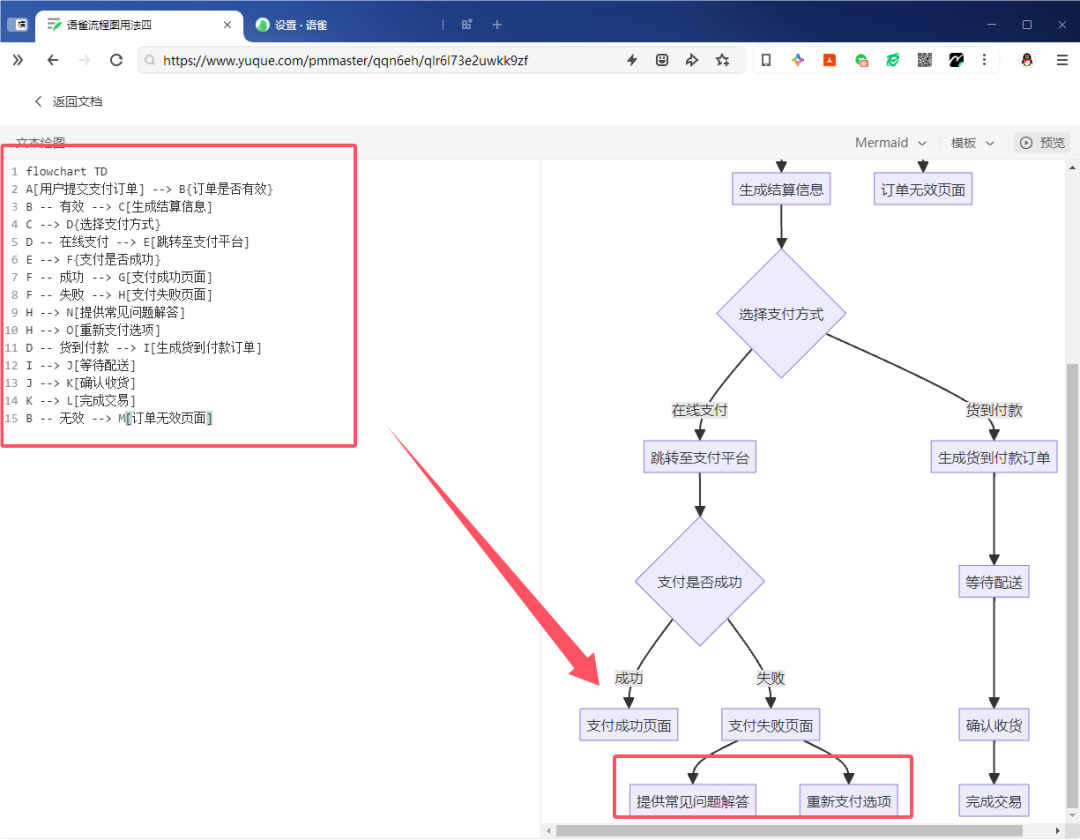

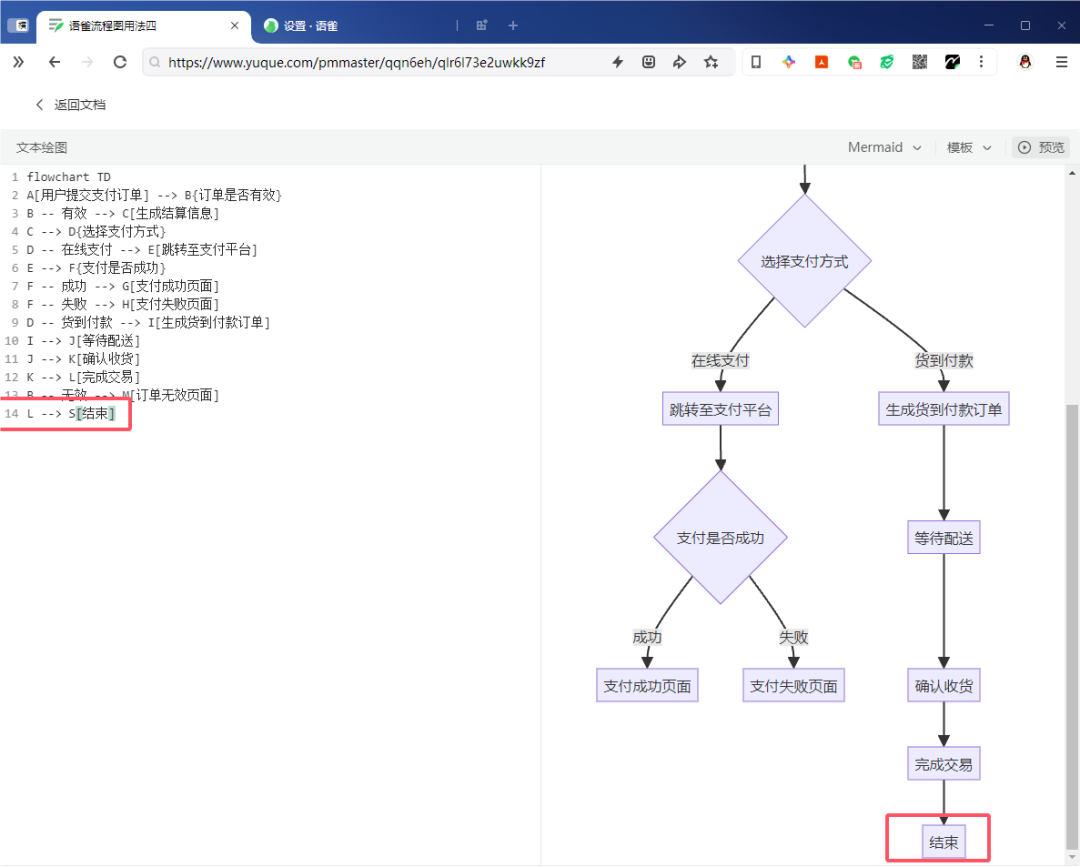

7、点击编辑，看到左边的代码，可以通过编辑代码修改流程图，可以增加节点，修改节点文案等等，但是这个需要对代码很懂，有点难度

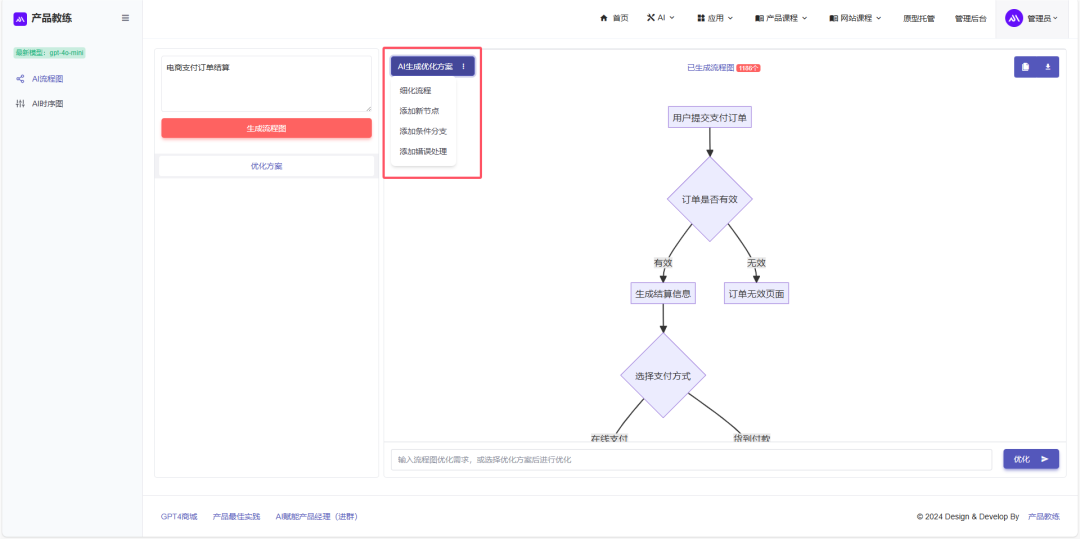

8、我们可以在AI流程图，选择一种优化方案的类型，让AI自动生优化方案

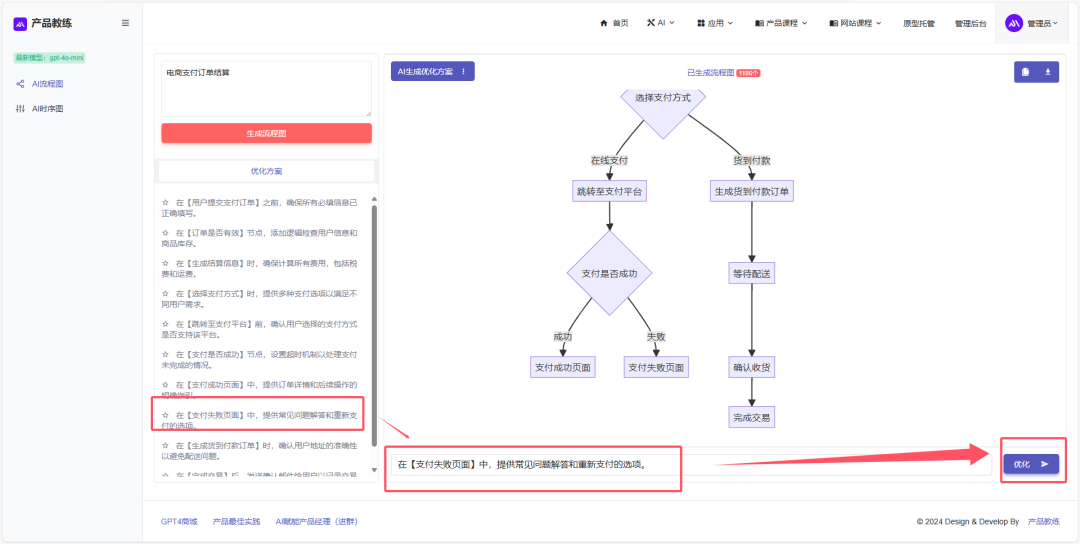

9、优化方案会显示在左边列表，点击选择，在文本框会写入提示词，点击优化

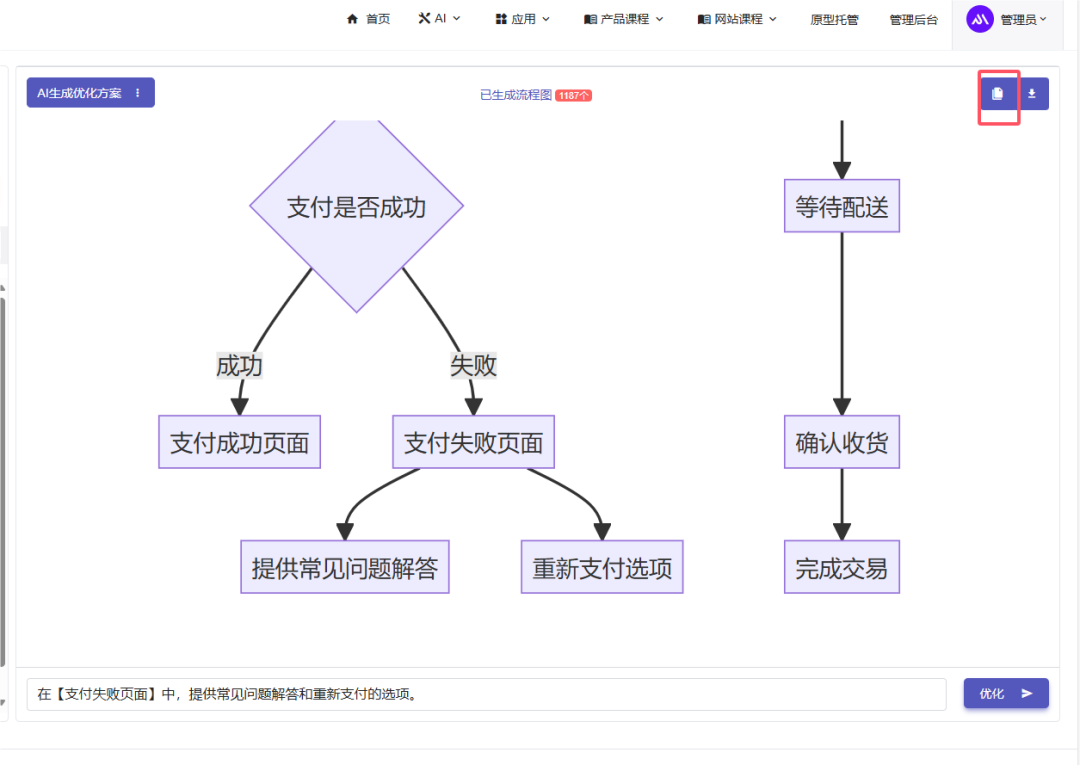

10、AI会根据你的需求，对流程图自动进行修改，可以添加节点，添加子分支，增加异常，细化流程等等。重新生成流程图成功，复制新的代码

11、重新粘贴到语雀，就会生成新的流程图

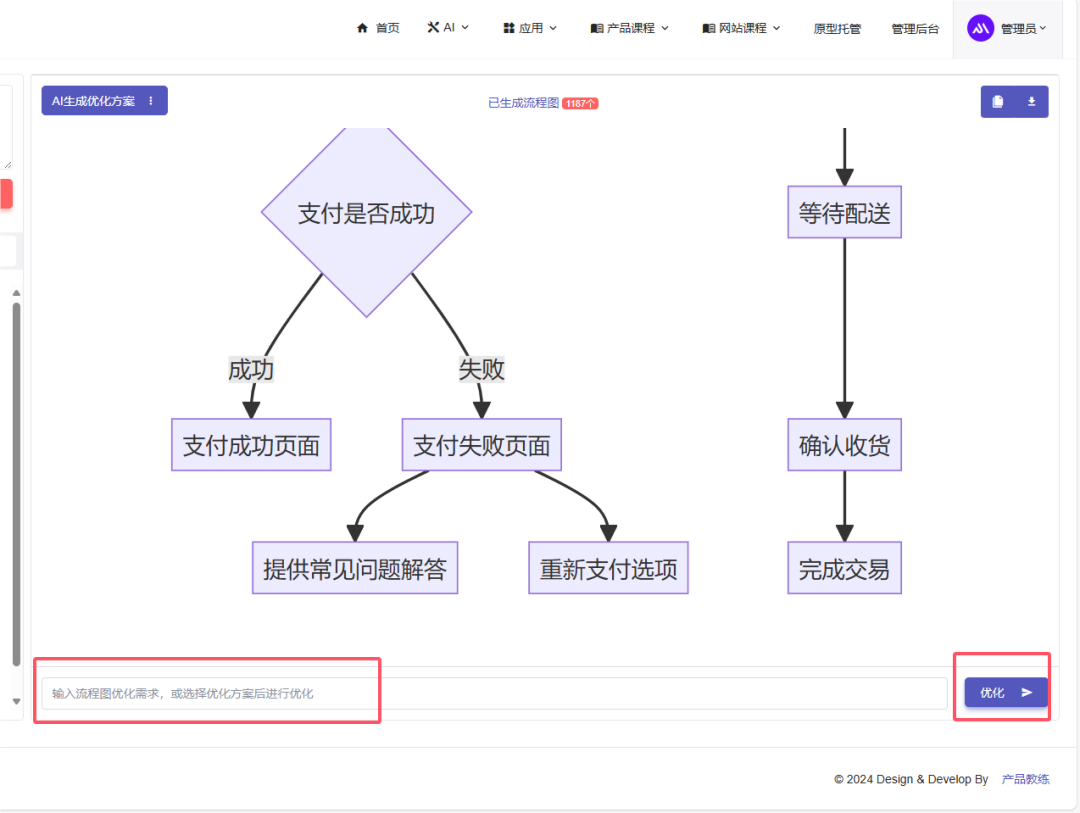

12、当然最简单的方式，就是直接输入流程图优化需求提示词，你可以自由编写流程图的修改需求，然后生成新的流程图。允许多次进行优化，可以对流程图的细节和局部进行微调，直至满意

语雀画板流程图的优缺点总结：

优点：

  • 功能强大：语雀的整体功能非常强大，提供了优秀的画图体验和修改体验。
  • 高保真：支持无损放大画板，可以细致地查看和编辑流程图。
  • 易用性：用户界面友好，使用简单，适合各种用户群体。
  • 多样化用途：不仅限于流程图，还可以用于绘制UML图、时序图、状态图等多种图表。
  • AI集成：支持与AI结合，提高绘图效率和质量。



缺点：

  • 模板和素材有限：提供的模板和素材较少，可能无法满足所有用户的需求。
  • 功能受限：免费版的功能可能有所限制，对于高级功能可能需要付费。下面可以领取下30天的免费会员体验体验



你可以先注册语雀，注册后在会员信息页填写邀请码 KR6IR6 即可领取 30 天语雀会员。前往注册：https://www.yuque.com/about

语雀画板流程图具有许多优点，如强大的功能、高保真显示和易用性。尽管存在一些缺点，如模板和素材欠缺，以及会员功能的限制，但整体上瑕不掩瑜，非常适合产品经理用于绘制和查看各种类型的流程图。

此外，我将在整个流程图最佳实践系列中，通过语雀平台进行模拟练习。经过多年的使用，我对语雀的功能非常熟悉。语雀不仅拥有众多强大的功能，我还将其作为需求文档管理、需求评审、版本管理等多方面的产品经理管理工具。这种全面的功能使得语雀成为我工作中的得力助手，希望通过本系列分享，能够帮助你更好地利用语雀提升工作效率。
